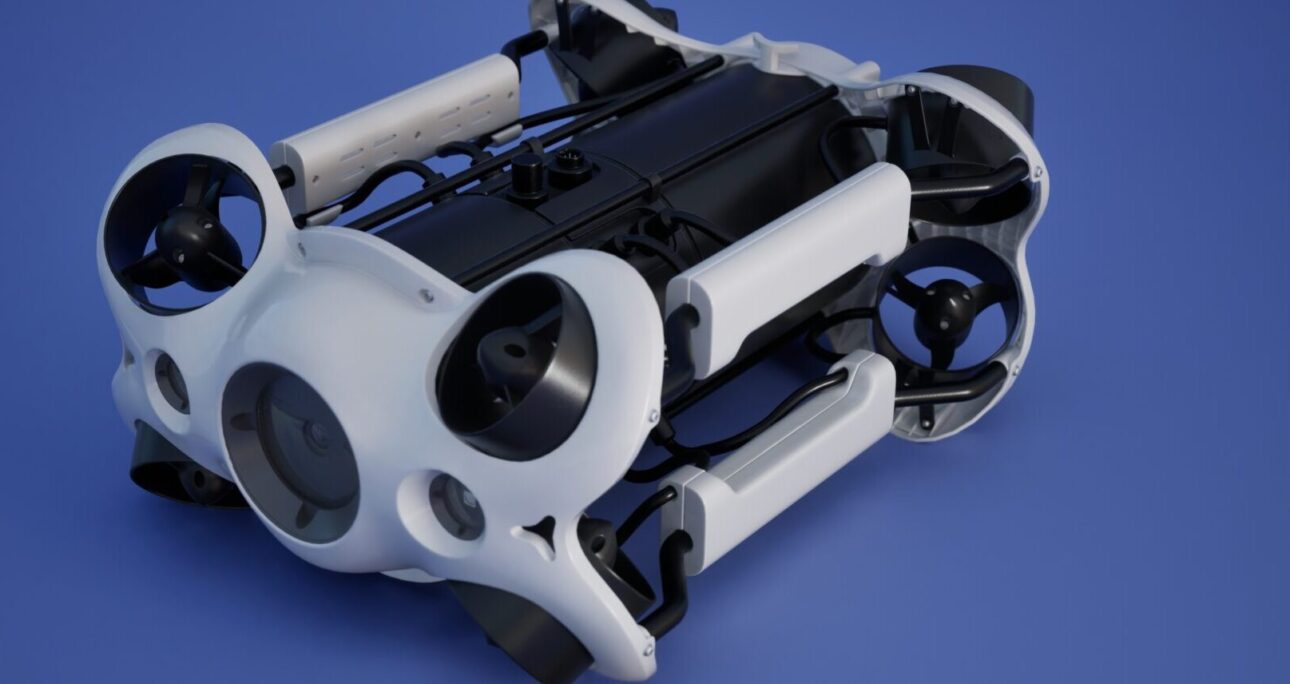

Se lavori nei dipartimenti di ingegneria, product design o CGI industriale, conosci bene la differenza tra un modello CAD ed un modello poligonale da rendering. I file generati con SolidWorks, Rhino, Catia o Inventor sono capolavori di precisione geometrica matematica (NURBS), contenenti ogni singola vite, filettatura interna, tolleranza meccanica e staffa di montaggio necessaria per la produzione fisica in fabbrica.
Tuttavia, se provi ad importare direttamente questo file CAD grezzo all’interno di un motore real-time come Unreal Engine per creare un configuratore o un’animazione interattiva, otterrai un risultato disastroso: framerate instabile, crash di memoria ed un’usabilità da browser compromessa.
I motori di rendering in tempo reale ragionano in poligoni (mesh composte da triangoli) e necessitano di geometrie ottimizzate per mantenere frame stabili a 60 FPS. Vediamo come strutturare un workflow di ottimizzazione CAD professionale ed efficiente.
Le 4 fasi chiave della pipeline CAD-to-Realtime
Un processo di ottimizzazione professionale (data preparation) non consiste nel cancellare pezzi a caso, ma nel convertire in modo logico e pulito la complessità matematica in fluidità poligonale:
- 1. Defeature e rimozione degli invisibili (Defeaturing): Questa è la fase con il maggiore impatto. Vanno eliminate sistematicamente tutte le parti interne che l’utente finale non vedrà mai nel configuratore: viti interne, schede elettroniche nascoste, saldature, condotti e spessori strutturali non visibili dall’esterno.
- 2. Conversione da NURBS a Poligoni (Tassellatura): I software CAD descrivono le curve con equazioni matematiche. Per portarle in Unreal Engine, vanno convertite in triangoli (tassellatura). Bisogna trovare il giusto compromesso: impostare parametri di tassellatura più densi per superfici curve morbide vicine alla camera (es. i fari o le maniglie) e parametri più blandi per superfici piatte.
- 3. Ottimizzazione delle mesh e Retopology: I software come Pixyz o Datasmith di Unreal Engine aiutano ad automatizzare la pulizia geometrica, eliminando i poligoni duplicati, allineando le normali e convertendo file pesanti in mesh poligonali pulite pronte per il motore grafico.
- 4. UV Mapping e Unwrapping: Per applicare materiali fisicamente corretti (PBR) come trame di pelle, cuciture o legno venato in modo realistico e senza distorsioni, è fondamentale calcolare coordinate UV pulite e prive di sovrapposizioni.
Se vuoi approfondire come questi asset 3D ottimizzati vengano impiegati per realizzare presentazioni commerciali interattive di prodotti industriali complessi, visita la nostra pagina dedicata agli Showroom Virtuali Interattivi.
Nanite di Unreal Engine 5 cambia le regole del gioco?
Con il rilascio di Unreal Engine 5, Epic Games ha introdotto Nanite, una tecnologia di geometria virtualizzata che permette di importare modelli con milioni o miliardi di poligoni senza impattare pesantemente sulle prestazioni visive complessive.
Nanite ha ridotto drasticamente i tempi di ottimizzazione per applicazioni standalone su PC performanti (es. per presentazioni in fiera con GPU dedicate), ma non ha eliminato del tutto la necessità di ottimizzazione. Se l’obiettivo finale è distribuire il configuratore sul web in Pixel Streaming, o su dispositivi mobili, la pulizia geometrica resta fondamentale per ridurre i tempi di caricamento iniziale della memoria GPU e mantenere un’infrastruttura server snella ed economica.
Nanite è un potente alleato, ma una pipeline di ottimizzazione CAD rigorosa rimane il pilastro fondamentale per garantire scalabilità e accessibilità web universale.
Hai modelli CAD complessi da convertire?
Forniamo servizi di data preparation ed ottimizzazione CAD per Unreal Engine, convertendo i tuoi file industriali in asset 3D leggeri ed incredibilmente fotorealistici.
L’approccio di Keystone Studio all’ingegneria 3D
In Keystone Studio affrontiamo lo sviluppo 3D integrando competenze ingegneristiche e artistiche. Utilizziamo i migliori tool di conversione industriale (tra cui Datasmith e Pixyz) per impostare pipeline di importazione controllate. Questo ci consente di preservare la precisione delle varianti e dei vincoli meccanici del prodotto, ma con mesh estremamente performanti, pronte a sostenere rendering fotorealistici in tempo reale su browser web, visori VR o schermi touch screen in showroom.
Per visionare esempi di configuratori interattivi automobilistici e nautici nati dall’ottimizzazione di modelli industriali complessi, scopri le nostre soluzioni descritte nella pagina del nostro Configuratore 3D.
Conclusioni
Il ponte tra il mondo CAD ingegneristico e il real-time 3D marketing è un elemento strategico critico. Strutturare un workflow di ottimizzazione chiaro, focalizzato sull’eliminazione degli elementi invisibili ed un bilanciamento intelligente della tassellatura permette di ottenere applicazioni interattive fluide, veloci nel caricamento ed economicamente scalabili nel cloud.
